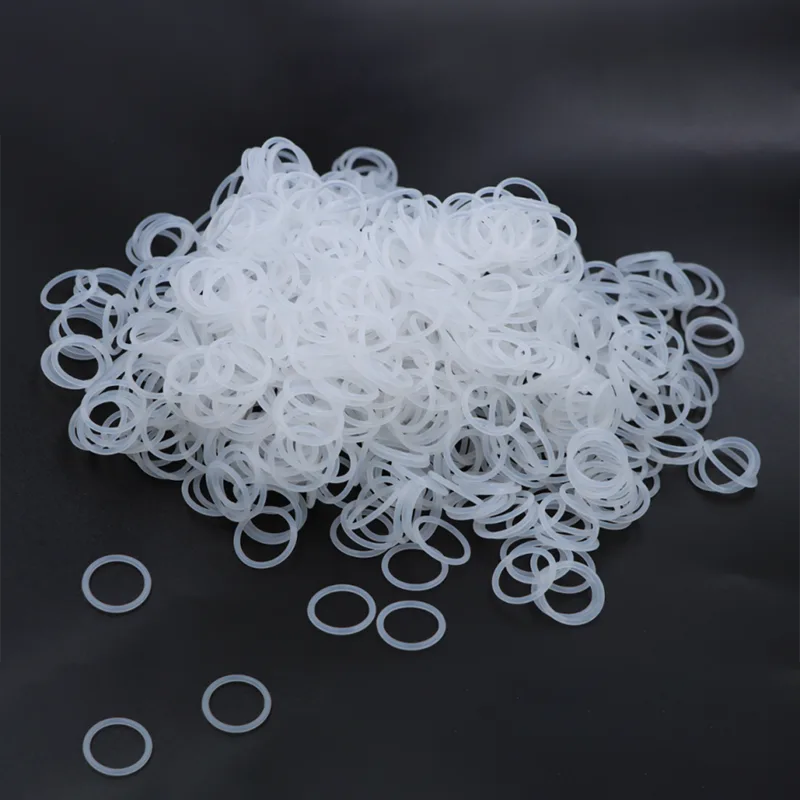

실리콘 고무 O 링과 씰은 극한의 온도와 가혹한 화학 물질에서 어떻게 작동합니까?

실리콘 고무 성능의 분자 기반

이유 이해실리콘 고무 O 링 및 씰이러한 놀라운 특성을 나타내는 것은 분자 수준에서 시작됩니다. 니트릴(NBR) 또는 EPDM과 같은 탄화수소 기반 엘라스토머와 달리 실리콘 고무는 실리콘과 산소 원자가 교대로 반복되는 백본인 실록산 결합(Si-O-Si)을 기반으로 만들어집니다. 이 무기 골격은 기존 고무에서 발견되는 탄소-탄소 사슬과 근본적으로 다릅니다. 실록산 결합은 탄소-탄소 결합보다 더 높은 결합 해리 에너지를 가지며, 이는 바로 우수한 열 안정성으로 이어집니다. 또한 실리콘-산소 결합은 더 유연하여 폴리머 사슬이 더 자유롭게 회전할 수 있습니다. 이러한 분자적 유연성은 실리콘 고무가 많은 상용 등급의 ​​경우 약 -75°C ~ +232°C(-103°F ~ 450°F)의 매우 넓은 온도 범위에서 탄성과 기능을 유지하는 이유입니다.

실리콘 원자에 부착된 유기 측기(일반적으로 폴리디메틸실록산(PDMS)의 메틸기)는 재료의 거동에 추가로 영향을 미칩니다. 이러한 메틸 그룹은 소수성 표면을 생성하여 표면 에너지가 낮고 이형 특성이 우수합니다. 또한 극성 실록산 골격을 보호하여 비극성 탄화수소에 민감한 물질을 유지하면서 극성 용매에 대한 화학적 저항성을 부여합니다. 유연한 무기 백본과 신중하게 선택된 유기 측기의 조합은 실리콘 고무에 극한의 온도 내성, 생리학적 비활성, 뛰어난 유전 강도, 풍화, 오존 및 자외선에 대한 저항성 등 고유한 특성 균형을 제공합니다. 이러한 분자 특성은 다른 엘라스토머가 급격히 저하되는 까다로운 환경에서 씰 성능의 근본 원인입니다.

실리콘 고무 O 링 및 씰의 주요 재료 특성

엔지니어가 평가할 때실리콘 고무 O 링 및 씰특정 용도에 대해 몇 가지 주요 재료 특성을 평가해야 합니다. 이러한 특성은 씰의 기능 여부뿐만 아니라 작동 스트레스 하에서 씰링 무결성을 얼마나 오랫동안 유지할 것인지도 결정합니다.

온도 저항

아마도 실리콘 고무의 가장 유명한 특성은 비교할 수 없는 온도 내성일 것입니다. 표준 실리콘 O-링은 -60°C ~ +200°C에서 지속적으로 작동할 수 있으며, 특수 등급의 경우 최저 범위는 -75°C, 최고 수준은 +232°C까지 확장됩니다. 이로 인해 실리콘은 항공우주 부품, 자동차 엔진실, 산업용 오븐 등 극한의 열 순환과 관련된 응용 분야에 적합한 소재입니다. 유리 전이를 겪고 유연성을 잃는 다른 많은 엘라스토머와 달리 이 소재는 저온에서도 부서지기 쉽지 않습니다. 고온에서도 실리콘은 사슬의 절단이나 산화로 인해 급속히 분해되지 않고 오랜 기간 동안 밀봉력을 유지합니다.

화학적 호환성 및 불활성

실리콘 고무는 물, 증기, 오존 및 광범위한 극성 용매를 포함한 많은 화학 물질에 대해 탁월한 저항성을 나타냅니다. 생리학적으로 중성, 무취, 무미, 무독성이므로 식품가공, 의약품 제조, 의료기기 등에 광범위하게 사용됩니다. 그러나 실리콘은 석유계 오일, 연료, 탄화수소 및 염소계 용제와 같은 공격적인 용제에 대한 저항성이 낮습니다. 광유를 사용하는 자동차 연료 시스템이나 유압 응용 분야에서는 니트릴(NBR) 또는 탄화불소(FKM)가 더 적절한 선택입니다. 적절한 재료 선택을 위해서는 이러한 화학적 호환성 프로필을 이해하는 것이 필수적입니다.

경도 및 경도계

실리콘 고무의 경도는 일반적으로 Shore A 등급으로 측정되며 일반적인 등급 범위는 40~80 Shore A입니다. 경도가 70인 실리콘이 가장 널리 사용되는 범용 등급입니다. 경도는 밀봉 성능에 직접적인 영향을 미칩니다. 부드러운 화합물(40-50 Shore A)은 불규칙한 표면에 더 쉽게 부합하고 더 낮은 조임력을 필요로 하므로 저압 또는 진공 응용 분야에 적합합니다. 더 단단한 화합물(70-80 Shore A)은 압출 및 마모에 대한 저항력이 더 뛰어나 고압 동적 씰에 더 적합합니다. 경도계 선택 시 적합성, 밀봉력, 기계적 손상에 대한 저항성이 균형을 이루어야 합니다.

압축 세트

압축 영구 변형은 모든 씰링 용도에 중요한 매개변수입니다. 특정 온도에서 특정 시간 동안 씰을 압축한 후 남은 영구 변형을 측정합니다. 낮은 압축 세트는 씰이 압축 후 원래 모양으로 돌아가 시간이 지나도 씰링력을 유지함을 나타냅니다. 실리콘 고무는 일반적으로 우수한 압축 영구 변형 저항을 나타내며, 일반적인 값은 100°C에서 22시간 후 6%~18% 범위입니다. 그러나 압축 영구 변형 성능은 화합물 제제, 경화 시스템 및 테스트 조건에 따라 크게 달라질 수 있습니다. 중요한 응용 분야의 경우 작동 온도 및 기간과 관련된 압축 세트 데이터를 요청하는 것이 좋습니다.

기타 기계적 성질

실리콘 고무는 온도와 내화학성이 뛰어나지만 기계적 강도에는 한계가 있습니다. 인장 강도는 일반적으로 니트릴이나 EPDM보다 낮고 내마모성이 좋지 않습니다. 이는 마찰이 크거나 마모성 매체가 포함된 동적 응용 분야에는 실리콘 O-링이 권장되지 않음을 의미합니다. 그러나 실리콘은 유연성과 피로 수명이 뛰어나 반복적인 굴곡이나 진동이 수반되는 용도에 적합합니다. 또한 이 소재는 뛰어난 유전 특성을 갖고 있어 전자 인클로저의 전기 절연 및 밀봉에 선호되는 선택입니다.

실리콘 고무 씰의 제조 방법

고품질의 생산실리콘 고무 O 링 및 씰여러 가지 확립된 제조 프로세스가 필요하며 각 프로세스는 생산량, 복잡성 및 성능 요구 사항에 따라 뚜렷한 이점을 제공합니다.

압축 성형

압축 성형은 실리콘 고무 씰을 생산하는 가장 오래되고 간단한 방법 중 하나입니다. 미리 측정된 양의 경화되지 않은 실리콘 화합물을 가열된 금형 캐비티에 넣습니다. 그런 다음 금형은 압력을 받아 닫히고 열에 의해 가황(경화) 과정이 활성화됩니다. 지정된 경화 시간이 지나면 금형이 열리고 완성된 부품이 제거됩니다. 이 방법은 생산량이 낮거나 중간인 경우 비용 효율적이며 더 크고 단순한 O-링 설계에 적합합니다. 그러나 압축 성형에는 일반적으로 파팅 라인에서 과잉 재료(플래시)를 제거하기 위한 디플래싱 단계가 필요하며, 이는 기계적으로 또는 극저온으로 수행될 수 있습니다.

사출 성형

사출 성형은 대규모 생산을 위한 더 높은 정밀도, 더 빠른 사이클 시간 및 더 높은 자동화를 제공합니다. 액상 실리콘 고무(LSR)는 점도가 낮고 경화가 빠른 특성으로 인해 특히 사출 성형에 적합합니다. 재료는 고압 하에서 폐쇄된 금형 캐비티에 직접 주입되어 복잡한 형상을 완전히 채울 수 있습니다. 사출 성형은 치수 일관성이 뛰어나고 플래시가 최소화된 부품을 생산하여 2차 마무리 작업을 줄이거나 없애줍니다. 이 방법은 자동차 씰, 의료 기기 부품, 소비자 가전 개스킷과 같은 대량 응용 분야에 선호되는 선택입니다.

트랜스퍼 성형

트랜스퍼 성형은 압축 성형과 사출 성형의 요소를 결합합니다. 경화되지 않은 실리콘은 트랜스퍼 포트에 배치되고, 여기에서 스프루 및 러너 시스템을 통해 닫힌 금형 캐비티로 밀어 넣어집니다. 이 방법은 압축 성형보다 더 복잡한 부품 형상을 허용하며 중간 규모의 생산량에 적합합니다. 트랜스퍼 성형은 인서트나 여러 개의 공동이 있는 부품에 자주 사용됩니다.

경화 시스템

실리콘 고무에는 과산화물 경화와 백금(부가) 경화라는 두 가지 기본 경화 시스템이 사용됩니다. 과산화물 경화 실리콘은 범용 응용 분야에 더 일반적이며 저렴한 비용으로 우수한 특성 균형을 제공합니다. 반면, 백금 경화 실리콘은 경화 중에 부산물을 생성하지 않고 무취, 무미 및 생체 적합성이 높은 재료를 만들기 때문에 의료, 식품 등급 및 고순도 응용 분야에 선호됩니다. 백금 경화 실리콘은 또한 낮은 압축 영구 변형과 향상된 투명성을 나타내어 제약 및 식품 산업의 중요한 밀봉 응용 분야에 선택되는 재료입니다.

실리콘 대 대체 엘라스토머

하는 동안실리콘 고무 O 링 및 씰많은 분야에서 뛰어난 성능을 제공하지만 다른 엘라스토머보다 보편적으로 우수하지는 않습니다. 올바른 재료를 선택하려면 실리콘과 대체 재료의 상대적인 강점과 약점을 이해하는 것이 필수적입니다.

니트릴(NBR)은 저렴한 가격, 우수한 기계적 특성, 석유 기반 오일 및 연료에 대한 우수한 저항성으로 인해 가장 일반적으로 사용되는 범용 O-링 소재입니다. 그러나 NBR은 오존, 풍화 및 UV 노출에 대한 저항성이 낮고 온도 범위가 더 제한적입니다. EPDM은 극성 화학물질, 증기 및 기후에 대한 탁월한 저항성을 제공하며 브레이크 시스템, 온수 응용 분야 및 실외 환경에 자주 사용됩니다. FKM(플루오로카본)은 일반 엘라스토머 중에서 가장 높은 수준의 내화학성과 온도 저항성을 제공하지만 가격이 훨씬 더 비쌉니다.

실리콘은 이 스펙트럼에서 독특한 위치를 차지합니다. 이 제품은 가장 넓은 작동 온도 범위, 노화 및 풍화에 대한 탁월한 저항성, 생리적 불활성을 제공하므로 많은 식품 및 의료 응용 분야에서 유일한 선택입니다. 그러나 탄화수소에 대한 저항성이 낮고 기계적 강도가 낮기 때문에 석유 기반 유체 또는 높은 마모와 관련된 응용 분야에는 사용할 수 없습니다. 선택은 궁극적으로 특정 운영 환경, 성능 요구 사항 및 애플리케이션의 규제 제약 사항에 따라 달라집니다.

애플리케이션 도메인 및 산업별 요구 사항

실리콘 고무가 나타내는 고유한 특성 조합은 다양한 산업 분야에서 없어서는 안 될 요소입니다. 각 부문은 씰링 성능에 대한 특정 요구 사항을 부과하며 이러한 미묘한 차이를 이해하는 것은 성공적인 구현에 매우 중요합니다.

의료 및 제약

의료 기기 및 의약품 제조에서는 생체 적합성과 순도가 가장 중요합니다. 실리콘 O-링 및 씰은 약물 전달 시스템, 수술 도구, 진단 장비 및 이식형 장치에 널리 사용됩니다. 재료는 FDA 21 CFR 177.2600, USP 클래스 VI 및 ISO 10993과 같은 엄격한 규제 표준을 충족해야 합니다. 백금 경화 실리콘은 잠재적으로 유해한 부산물이 없고 고압 멸균, 산화에틸렌(EtO) 및 감마 방사선을 포함한 멸균 방법에 대한 탁월한 저항성을 나타내기 때문에 이러한 응용 분야에 선호됩니다. 재료의 생리적 중립성은 유해 물질이 약물이나 체액에 침출되지 않도록 보장합니다.

식품 및 음료 가공

식품 등급 실리콘 씰은 충진 및 포장 기계부터 유제품 가공 라인 및 양조 시스템에 이르기까지 식품 가공 장비 어디에나 사용됩니다. 이러한 씰은 식품 접촉 물질에 대한 FDA 규정을 준수해야 하며 종종 3-A 위생 표준과 같은 추가 인증이 필요합니다. 실리콘은 고온에 대한 내성이 있어 뜨거운 물, 증기 및 CIP(Clean-In-Place) 세척 주기와 관련된 응용 분야에 적합합니다. 또한 소재의 달라붙지 않는 표면은 제품 접착을 방지하여 위생을 개선하고 오염 위험을 줄입니다. 식품 산업의 경우 최고 수준의 순도를 보장하고 맛이나 냄새 전달을 방지하기 위해 백금 경화 실리콘이 지정되는 경우가 많습니다.

자동차 및 운송

자동차 부문에서 실리콘 씰은 엔진 관리 시스템, 조명 어셈블리, HVAC 시스템 및 전기 자동차용 배터리 팩에서 사용됩니다. 후드 내부 온도를 견디고, 오존 및 UV 분해에 저항하고, 넓은 온도 범위에서 유연성을 유지하는 이 소재의 능력은 이러한 까다로운 환경에 이상적입니다. 그러나 실리콘은 연료 및 오일에 대한 저항성이 낮기 때문에 석유 기반 유체와 직접 접촉하는 데에는 사용이 제한됩니다. 전기 자동차에서 실리콘 씰은 유전체 특성과 열 안정성이 중요한 이점인 배터리 인클로저 및 열 관리 시스템에 점점 더 많이 사용되고 있습니다.

항공우주 및 국방

항공우주 애플리케이션은 최고 수준의 신뢰성과 성능을 요구합니다. 실리콘 O-링 및 씰은 유압 시스템, 연료 시스템(적절한 유체 호환성 포함), 항공 전자 인클로저 및 환경 제어 시스템에 사용됩니다. 비행 중에 겪는 극심한 온도 변화(고도의 영하 온도부터 엔진 근처의 고온까지)는 깨지거나 압축력을 잃지 않고 밀봉 무결성을 유지할 수 있는 재료가 필요합니다. 실리콘은 가스 방출이 적기 때문에 진공 환경과 민감한 광학 시스템에도 사용하기에 적합합니다.

산업용 및 일반용

이러한 전문 분야 외에도 실리콘 씰은 펌프, 밸브, 압축기, 열 교환기 및 전기 인클로저를 포함한 수많은 산업 응용 분야에서 사용됩니다. 이 소재는 증기, 물 및 다양한 화학 물질에 대한 내성이 있어 가공 산업에서 다양한 선택이 가능합니다. 우수한 유전 특성으로 인해 절연 무결성이 중요한 전기 커넥터 및 전자 하우징에 선호되는 밀봉 소재입니다.

선택 기준 및 성능 최적화

올바른 선택실리콘 고무 O 링 및 씰특정 애플리케이션에 대해 여러 상호 연관된 요소에 대한 체계적인 평가가 필요합니다. 선택 과정에서는 다음 기준을 고려해야 합니다.

• 작동 온도 범위– 일시적인 스파이크를 포함하여 씰이 직면하게 될 최대 및 최소 온도를 모두 결정합니다. 표준 실리콘 등급은 일반적으로 -60°C ~ +200°C를 포괄하지만 특수 제제는 이러한 한계를 확장할 수 있습니다.
• 화학물질 노출– 씰이 접촉할 모든 유체, 세척제 및 환경 오염 물질을 식별하십시오. 실리콘은 물, 증기, 오존 및 다양한 극성 용매와 호환되지만 석유 기반 오일, 연료 또는 공격적인 탄화수소와의 접촉에는 권장되지 않습니다.
• 압력 및 밀봉 유형– 씰을 정적 응용 분야에 사용할 것인지, 동적 응용 분야에 사용할 것인지 결정하십시오. 실리콘은 일반적으로 기계적 강도와 내마모성이 낮기 때문에 정적 밀봉 용도로 권장됩니다. 동적 용도의 경우 더 단단한 경도계 화합물이나 대체 재료가 더 적합할 수 있습니다.
• 듀로미터(경도)– 밀봉력 요구 사항, 표면 마감 및 압출 저항을 기준으로 적절한 Shore A 경도를 선택합니다. 부드러운 화합물(40-50 Shore A)은 불규칙한 표면에 더 잘 어울리지만 압출되기 쉽습니다. 더 단단한 화합물(70-80 Shore A)은 압출 및 마모에 대한 저항력이 더 높습니다.
• 규제 준수– 식품, 의료 및 제약 응용 분야의 경우 실리콘 화합물이 FDA, USP Class VI, 3-A 및 ISO 인증을 포함한 모든 관련 규제 표준을 충족하는지 확인하십시오.
• 경화 시스템– 적용 요건에 따라 과산화물 경화 실리콘과 백금 경화 실리콘 중에서 선택하십시오. 백금 경화 실리콘은 뛰어난 순도, 낮은 압축 영구 변형, 향상된 투명성을 제공하므로 의료 및 식품 등급 응용 분야에서 선호되는 선택입니다.

실리콘 씰의 성능을 최적화하려면 적절한 설계 고려 사항도 필요합니다. 글랜드 설계는 씰의 압축 영구 특성을 수용하고 압출을 방지하기 위한 적절한 지지를 제공해야 합니다. 표면 마감은 과도한 마모 없이 효과적인 밀봉을 보장하기 위해 밀봉 재료 및 경도계에 적합해야 합니다. 조립 중에 씰이 손상되지 않도록 설치 절차를 주의 깊게 따라야 합니다. 중요한 응용 분야의 경우 씰 성능을 검증하기 위해 실제 작동 조건에서 프로토타입 제작 및 테스트를 강력히 권장합니다.

자주 묻는 질문

결론

실리콘 고무 O 링 및 씰극한의 온도 내성, 화학적 불활성, 생리적 중립성 및 우수한 노화 저항성을 결합한 독특한 종류의 탄성 밀봉 솔루션을 나타냅니다. 실록산 골격과 유기 측기를 포함하는 실리콘의 분자 구조는 이러한 놀라운 특성을 뒷받침하며 기존 탄화수소 고무로는 불가능했던 응용을 가능하게 합니다. 의료용 임플란트 및 식품 가공 장비부터 자동차 시스템 및 항공우주 부품에 이르기까지 실리콘 씰은 현대 엔지니어링에서 직면하는 가장 까다로운 환경에서 안정적인 성능을 제공합니다.

그러나 실리콘은 만능 솔루션이 아닙니다. 석유 기반 유체에 대한 저항성이 낮고 기계적 강도가 낮으며 마모에 취약하므로 신중한 재료 선택이 필수적입니다. 엔지니어는 실리콘이 최적의 선택인지 또는 니트릴, EPDM 또는 탄화플루오르와 같은 대체 엘라스토머가 더 적합한지 결정하기 위해 극한 온도, 화학적 노출, 압력, 동적 및 정적 밀봉, 규제 요구 사항 등 전체 작동 환경을 평가해야 합니다.
