자동차 커넥터 실리콘 고무 개스킷은 중요한 전기 시스템을 어떻게 보호합니까?

1. 자동차 커넥터에서 밀봉의 중요한 역할

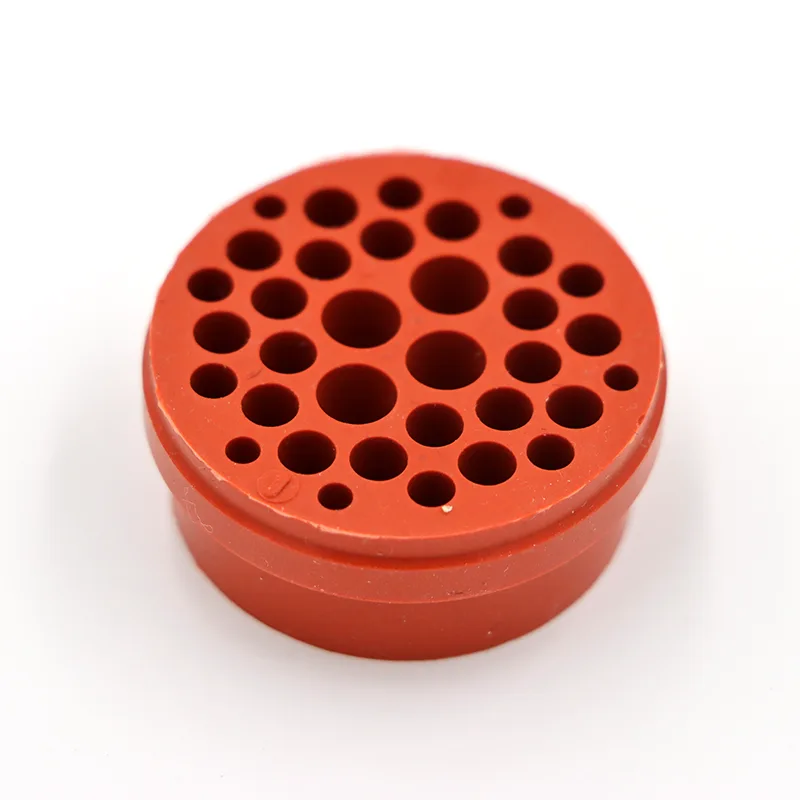

최신 차량에는 센서, 액추에이터, 제어 장치 및 배전 시스템을 연결하는 수백 개의 전기 커넥터가 포함되어 있습니다. 습기 또는 전도성 오염이 유입되는 단일 지점으로 인해 간헐적인 오류, 잘못된 진단 문제 코드 또는 전체 시스템 오류가 발생할 수 있습니다. 그만큼자동차 커넥터 실리콘 고무 가스켓결합 커넥터 절반 사이에 내구성 있고 규정을 준수하는 장벽을 만들어 이 취약점을 해결합니다.

정확한 치수 공차에 의존하는 단단한 플라스틱 씰이나 O-링과 달리 실리콘 고무 개스킷은 차량의 수명 동안 사소한 정렬 불량, 열팽창 및 구성품 마모를 수용합니다. 이러한 관대함은 커넥터가 엔진 작동 및 도로 입력으로 인해 지속적인 기계적 스트레스를 받는 엔진실과 같은 진동이 심한 환경에서 특히 유용합니다.

밀봉 기능은 단순한 물 배제 이상으로 확장됩니다. 효과적인 개스킷은 또한 도로 염분, 브레이크 분진, 오일 미스트 및 접촉 표면을 저하시키고 전기 저항을 증가시킬 수 있는 세척 ​​화학물질의 유입을 방지합니다. 심각한 경우 오염된 커넥터는 과열, 아크 발생, 심지어 화재 위험까지 초래할 수 있습니다. 그러므로 적절한 선택은자동차 커넥터 실리콘 고무 가스켓이는 단순한 설계 세부 사항이 아니라 근본적인 안전 및 신뢰성 결정입니다.

업계 데이터에 따르면 전기 커넥터 고장은 자동차 전자 장치 보증 청구의 상당 부분을 차지합니다. 이러한 고장의 대부분은 엔진룸 내 온도 및 화학 물질에 장기간 노출되어 부적절한 밀봉 또는 밀봉 재료의 저하로 인해 발생합니다. 넓은 온도 범위에서 고유한 안정성을 지닌 실리콘 고무는 이러한 지속적인 문제에 대한 입증된 솔루션을 제공합니다.

• 간헐적인 신호 손실– 핀 사이의 습기 브리징으로 인해 센서 판독값이 불규칙해집니다.
• 접촉 저항 증가– 산화 및 부식으로 인해 접합 온도가 상승합니다.
• 단락– 전도성 오염물질로 인해 의도하지 않은 전기 경로가 생성됩니다.
• 조기 구성 요소 오류– 제어 모듈과 액추에이터의 통신이 끊깁니다.
• 진단 문제 코드– 허위 결함으로 인해 불필요한 수리 및 가동 중단 시간이 발생합니다.

2. 재료 과학: 실리콘 고무가 밀봉 용도에 탁월한 이유

실리콘 고무는 탁월한 열 안정성과 내화학성을 부여하는 실리콘-산소 골격으로 인해 유기 엘라스토머와 구별됩니다. 니트릴(NBR) 또는 에틸렌 프로필렌 디엔 모노머(EPDM)와 같은 재료는 적당한 환경에서 적절하게 작동하지만 현대 엔진실 및 전기 자동차 배터리 인클로저에서 볼 수 있는 극한 조건에서는 빠르게 저하됩니다.

LSR(액상 실리콘 고무)과 HCR(고일관성 고무)은 커넥터 개스킷에 사용되는 두 가지 주요 형태입니다. 사출 성형으로 가공된 LSR은 리브 밀봉 표면 및 다중 캐비티 설계와 같은 미세한 세부 사항이 있는 복잡한 형상에 탁월한 흐름 특성을 제공합니다. 일반적으로 압축 또는 이송 성형되는 HCR은 더 크거나 두꺼운 개스킷에 더 높은 인열 강도를 제공합니다. 두 변형 모두 첨가제를 사용하여 조립 용이성을 위한 자체 윤활과 같은 특정 특성을 향상시킬 수 있습니다.

실리콘 고무를 커넥터 밀봉에 선호하는 주요 소재 특성은 다음과 같습니다.

• 넓은 작동 온도 범위– -50°C ~ +200°C, 일부 플루오로실리콘 등급은 +230°C까지 확장됩니다.
• 낮은 압축 세트– 장기간 압축 후에도 밀봉력을 유지합니다. 일반적으로 150°C에서 22시간 동안 25% 미만입니다.
• 우수한 오존 및 UV 저항성– 대기 산화제에 노출되어도 갈라지거나 굳지 않습니다.
• 고유의 소수성– 물을 밀어내고 수분 흡수에 저항합니다.
• 내화학성– 엔진 오일, 냉각수, 브레이크액 및 다양한 세척 용제를 견딥니다.
• 유전 특성– 습한 환경에서도 전기 절연을 유지합니다.

플루오로실리콘 고무(F-LSR)는 표준 실리콘의 열 안정성을 유지하면서 연료 및 공격적인 화학 물질에 대한 향상된 저항성을 제공하는 특수 변형 제품입니다. 이 등급은 연료 분사기, 터보차저 또는 탄화수소에 노출된 기타 영역 근처에 위치한 커넥터에 지정되는 경우가 많습니다.

재료 선택 프로세스에서는 각 응용 분야의 특정 화학적 환경, 온도 프로필 및 기계적 요구 사항을 고려해야 합니다. 실내 커넥터에서 잘 작동하는 개스킷은 열 주기가 더 높고 화학 물질에 노출되는 후드 내 적용 분야에서는 조기에 고장날 수 있습니다.

3. 커넥터 개스킷의 주요 성능 매개변수

지정자동차 커넥터 실리콘 고무 가스켓여러 성능 지표를 신중하게 평가해야 합니다. 각 매개변수는 차량 작동 수명 동안 안정적인 밀봉을 유지하는 개스킷의 능력에 영향을 미치며 일부 플랫폼에서는 수명이 15년을 초과할 수 있습니다.

이러한 물리적 특성 외에도 개스킷의 기하학적 구조도 중요한 역할을 합니다. 골이 있거나 주름진 밀봉 표면은 단위 면적당 접촉 압력을 증가시켜 유체 및 가스에 대한 밀봉을 향상시킵니다. 또한 단면 형상은 조기 파손으로 이어질 수 있는 과도한 응력 집중을 방지하도록 설계되어야 합니다.

압축력은 또 다른 중요한 고려 사항입니다. 압축이 충분하지 않으면 유체 경로가 발달할 수 있으며, 과도한 압축은 커넥터 하우징에 과도한 압력을 가하거나 개스킷이 틈새로 돌출될 수 있습니다. FEA(유한 요소 분석)는 씰링 인터페이스 전반에 걸쳐 균일한 응력 분포를 위해 가스켓 설계를 최적화하는 데 일반적으로 사용됩니다.

4. 적용 환경: 엔진 베이부터 배터리 팩까지

운영 환경자동차 커넥터 실리콘 고무 가스켓차량 위치에 따라 크게 다릅니다. 적절한 재료 등급과 설계 구성을 선택하려면 이러한 환경을 이해하는 것이 필수적입니다.

4.1. 엔진실 커넥터

엔진 베이의 커넥터는 배기 매니폴드 근처의 온도가 150°C를 초과하고, 엔진 오일, 냉각수 및 연료 증기에 노출되고, 엔진 작동으로 인한 지속적인 진동 등 가장 가혹한 조건을 경험합니다. 이 영역의 개스킷은 열 노화를 방지하고 반복적인 열 순환에도 불구하고 밀봉력을 유지해야 합니다. 플루오로실리콘 등급은 연료 시스템에 근접한 커넥터에 지정되는 경우가 많습니다.

4.2. 변속기 및 구동계

변속기에 장착된 센서 및 액추에이터에는 자동 변속기 오일(ATF) 및 기어 오일에 저항하는 개스킷이 필요합니다. 표준 실리콘은 많은 오일에 대한 우수한 저항성을 제공하지만, 이러한 공격적인 유체 환경에서 수명을 연장하려면 플루오로실리콘 또는 특별히 제조된 실리콘 화합물이 필요할 수 있습니다.

4.3. 승객실 및 차체 전자 장치

차량 실내 내부에 위치한 커넥터는 적당한 온도(일반적으로 -20°C ~ +85°C), 최소한의 화학 물질 노출 및 낮은 진동 수준 등 온화한 조건을 경험합니다. 표준 실리콘 고무 등급은 이러한 응용 분야에서 적절한 성능 이상의 성능을 제공하며, 주요 관심사는 장기적인 노화와 세척제에 대한 내성입니다.

4.4. 전기 자동차 배터리 시스템

EV 배터리 팩의 고전압 커넥터에는 유전체 유체에 대한 노출, 아크 추적 가능성, 엄격한 안전 요구 사항 등 고유한 문제가 있습니다. 이러한 응용 분야의 실리콘 개스킷은 뛰어난 절연 강도, 난연성 및 냉각수 유체에 대한 저항성을 나타내야 합니다. 조립을 용이하게 하고 유지 관리 중 커넥터 손상 위험을 줄이기 위해 자체 윤활 등급이 선호되는 경우가 많습니다.

4.5. 외부 조명 및 센서

전조등, 미등 및 ADAS 센서용 커넥터는 UV 방사선, 도로 분사 및 극한 온도에 저항해야 합니다. 실리콘 고유의 UV 안정성과 소수성은 개스킷 설계에 적절한 내후성 기능이 통합되어 있는 경우 이상적인 선택이 됩니다.

• 열의– 최고 온도, 순환 빈도 및 노출 기간.
• 화학적인– 체액의 종류, 농도, 접촉 기간.
• 기계– 진동 진폭, 주파수 및 커넥터 결합 주기.
• 환경– UV 노출, 습도, 염수 분무 및 먼지 유입.
• 전기 같은– 전압 레벨, 전류 및 필요한 절연 저항.

5. 안정적인 밀봉을 위한 설계 고려 사항

커넥터 밀봉 시스템을 설계하려면 재료를 선택하고 경도 값을 지정하는 것 이상이 필요합니다. 최적의 성능을 얻으려면 개스킷, 커넥터 하우징 및 결합 부품 간의 상호 작용을 주의 깊게 분석해야 합니다.

5.1. 개스킷 형상 및 밀봉 메커니즘

밀봉 메커니즘은 방사형(원통형 표면에 대한 밀봉), 축(평평한 표면에 대한 밀봉) 또는 이 둘의 조합일 수 있습니다. 원통형 커넥터에 일반적으로 사용되는 방사형 씰은 내부 하우징 벽과 외부 하우징 벽 사이의 개스킷 압축에 의존합니다. 직사각형 또는 다중 핀 커넥터에서 흔히 볼 수 있는 축 씰은 두 개의 평평한 표면 사이에서 개스킷을 압축합니다.

골이 있는 디자인은 밀봉 장벽의 수를 늘려 사소한 표면 결함이 있는 경우 중복성을 제공합니다. 각 리브는 별도의 밀봉 라인을 생성하며 리브 사이의 공간은 압력 완화 구역 또는 잔해 트랩 역할을 할 수 있습니다.

5.2. 하우징 재질 호환성

커넥터 하우징 재료(일반적으로 폴리아미드(PA), 폴리부틸렌 테레프탈레이트(PBT) 또는 기타 엔지니어링 열가소성 수지)는 실리콘 개스킷과 호환되어야 합니다. 일부 실리콘 제제에는 하우징 재료로 이동하여 응력 균열이나 치수 변화를 일으킬 수 있는 가소제 또는 저분자량 고리형 실록산이 포함되어 있을 수 있습니다. 엔지니어링 플라스틱에 대한 프라이밍되지 않은 접착력은 씰의 견고성을 향상시키는 바람직한 특성입니다.

5.3. 조립 및 결합력

개스킷 설계는 허용 가능한 조립력과 밀봉 성능의 균형을 맞춰야 합니다. 과도한 삽입력은 커넥터 단자를 손상시키거나 생산 라인에서 조립을 어렵게 만들 수 있습니다. 자체 윤활 실리콘 등급은 결합 중 마찰을 줄여 밀봉 효과를 유지하면서 조립을 용이하게 합니다.

5.4. 공차 누적

커넥터 하우징과 개스킷의 제조 공차가 누적되어 조립된 커넥터에서 달성되는 실제 압축에 영향을 미칠 수 있습니다. 통계적 공차 분석은 개스킷이 가능한 모든 공차 조합에서 최적의 압축 범위 내에 유지되는지 확인하는 데 사용됩니다.

5.5. 서비스 수명 및 내구성

자동차 커넥터는 차량의 전체 서비스 수명 동안 밀봉 상태를 유지해야 하며, 제조, 서비스 및 수리 중에 여러 번의 결합 및 분리 주기를 거치는 경우가 많습니다. 개스킷 재료는 반복적인 커넥터 작동으로 인한 영구 경화, 마모 및 마모에 저항해야 합니다.

설계 검증에는 일반적으로 응력 예측을 위한 유한요소해석(FEA)과 시뮬레이션된 서비스 조건에서 성능을 검증하기 위한 물리적 테스트의 조합이 포함됩니다.

6. 품질검증 및 시험방법

신뢰성을 보장합니다.자동차 커넥터 실리콘 고무 가스켓재료 특성, 치수 정확도 및 기능적 성능을 포괄하는 포괄적인 테스트 방식이 필요합니다. USCAR-2, ISO 16750 및 다양한 OEM 사양과 같은 산업 표준은 자격 테스트를 위한 프레임워크를 제공합니다.

1. 압축 세트 테스트– 고온에서 장기간 압축한 후 영구 변형을 측정합니다. 낮은 압축 설정 값은 우수한 장기 밀봉력 유지를 나타냅니다.
2. 누출 테스트– 일반적으로 가압 공기 또는 헬륨을 사용하여 밀봉된 커넥터 인터페이스를 통해 유체 우회 경로를 감지합니다.
3. 열 순환– 열팽창 및 수축 주기를 통해 밀봉력을 유지하는 개스킷의 능력을 평가하기 위해 조립된 커넥터를 반복적인 극한 온도에 노출시킵니다.
4. 진동 테스트– 차량 작동 조건을 시뮬레이션하여 기계적 자극 하에서 개스킷이 느슨해지거나 밀봉 무결성을 잃지 않는지 확인합니다.
5. 내화학성 테스트– 가스켓을 고온에서 관련 자동차 유체(엔진 오일, 냉각수, 브레이크 유체, 연료)에 노출시켜 재료 호환성과 성능 유지를 평가합니다.
6. 치수검사– 광학 측정 또는 3차원 측정 기계를 사용하여 개스킷의 중요 치수가 지정된 공차 내에 있는지 확인합니다.
7. 경도 검증– 편차가 밀봉 성능에 큰 영향을 미칠 수 있으므로 Shore A 경도가 사양과 일치하는지 확인합니다.

이러한 표준 테스트 외에도 일부 애플리케이션에는 다음과 같은 특수 평가가 필요할 수 있습니다.

• 염수 분무 테스트– 도로 제빙염에 노출된 커넥터용.
• UV 노출 테스트– 외부 또는 부분적으로 노출된 커넥터의 경우.
• 절연 저항 테스트– 환경 노출 후 유전 특성을 확인합니다.
• 유체 침수 테스트– 장기간 동안 높은 온도에서 특정 유체를 사용하는 경우.

자격을 갖춘 공급업체는 일반적으로 신속한 설계 반복 및 생산 품질 관리를 지원하기 위해 사내 테스트 기능을 유지합니다.아오보국제 자동차 표준에 부합하는 포괄적인 테스트 프로토콜을 사용하여 각 개스킷이 최신 차량 플랫폼의 엄격한 요구 사항을 충족하는지 확인합니다.
