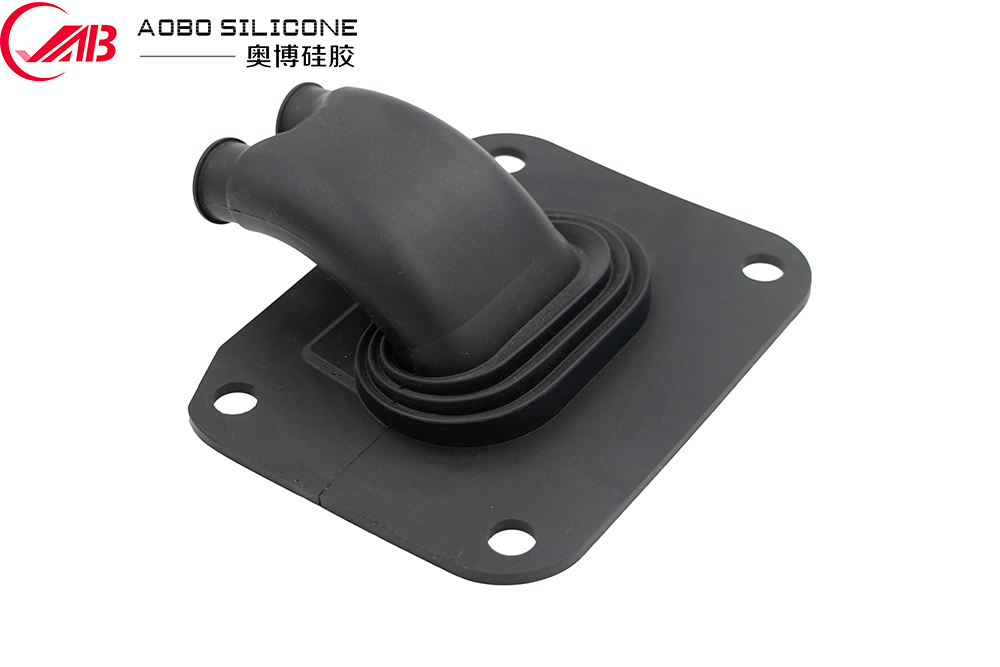

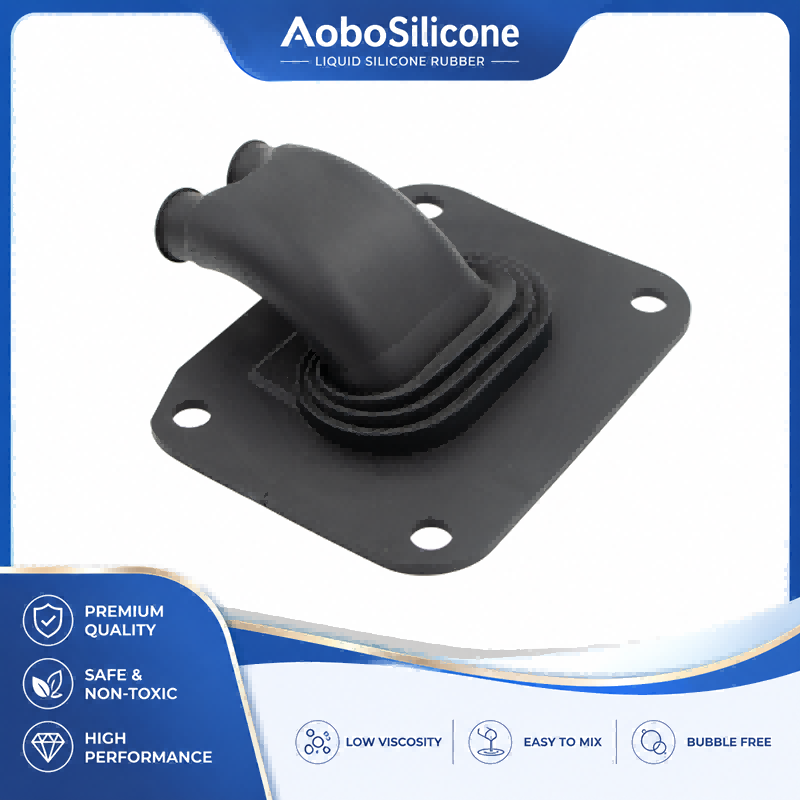

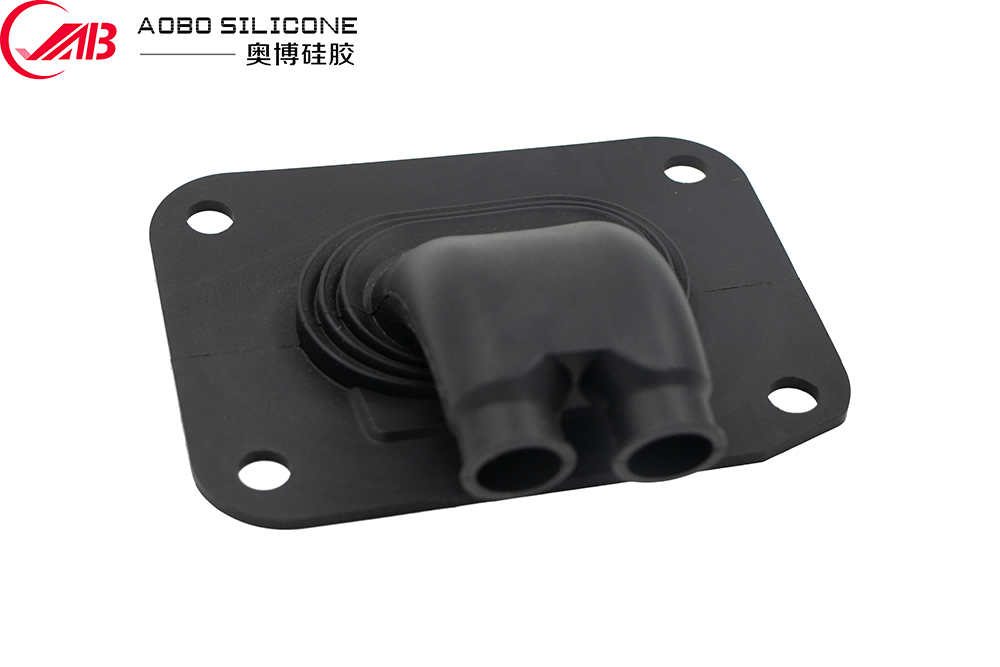

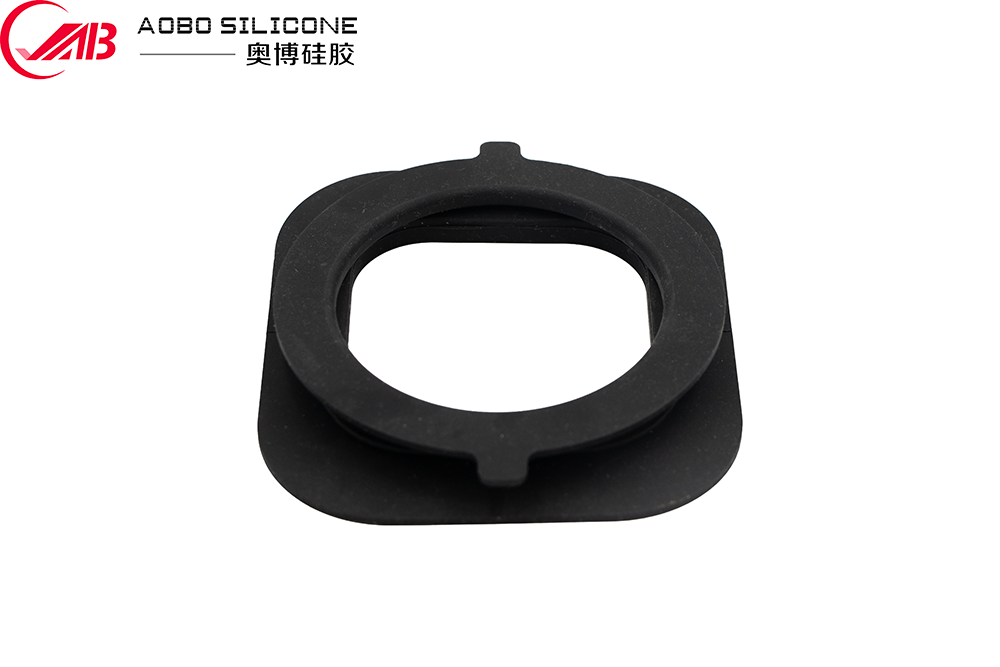

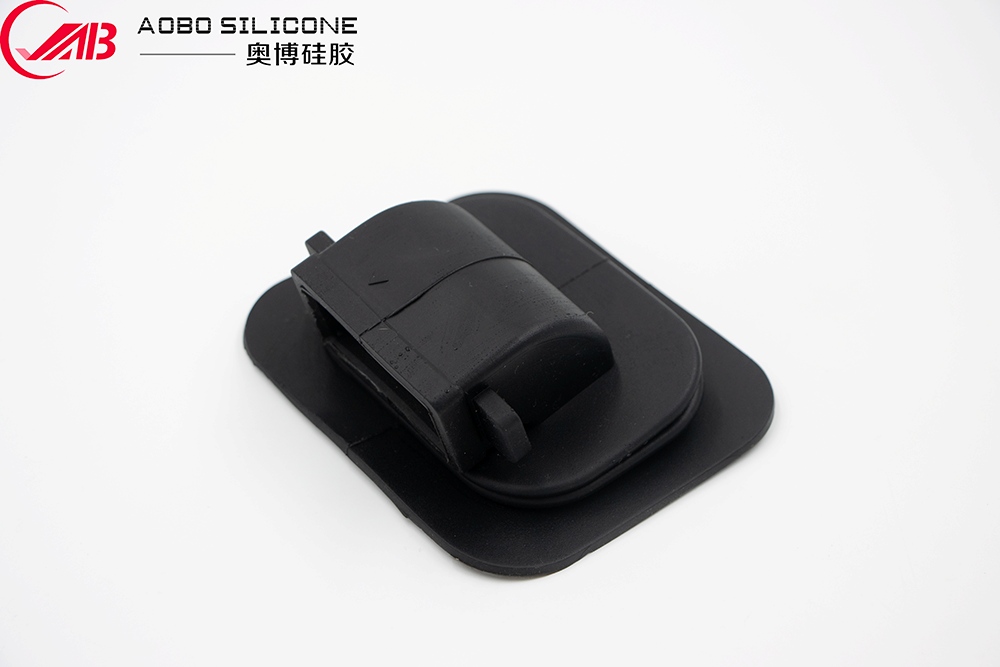

LSR 오버몰드 자동차 에어 벤트 덕트

자동차 HVAC 및 열 관리 시스템에서 환기 덕트는 단순한 공기 통로 그 이상입니다. 덕트는 진동, 열 순환, 치수 공차 및 반복적인 조립 하중을 수용하면서 안정적인 공기 흐름 경로를 유지해야 합니다. 연결 지점에서는 작은 틈이라도 공기 누출, 소음 또는 불안정한 HVAC 성능으로 이어질 수 있습니다.

LSR 오버몰드 자동차 에어 벤트 덕트는 견고한 구조 기판과 액상 실리콘 고무(LSR) 오버몰딩을 결합합니다. 이 구조는 연결 영역 바로 주위에 통합된 밀봉 및 완충 기능을 생성하여 별도의 고무 밀봉 필요성을 줄이고 조립을 단순화합니다.

자동차 HVAC, 배터리 열 관리 및 기타 공기 경로 응용 분야의 경우 LSR 오버몰딩은 부품이 단일 성형 부품에 탄성 밀봉, 진동 차단, 복잡한 형상 및 장기 온도 저항을 요구할 때 특히 유용합니다.

자동차 에어 덕트에 LSR 오버몰딩을 사용하는 이유는 무엇입니까?

기존의 자동차 공기 덕트는 치수 공차를 보상하기 위해 별도의 O-링, 폼 씰, 고무 슬리브 또는 기계적 클램프에 의존할 수 있습니다. 이러한 솔루션은 작동할 수 있지만 구성 요소 수를 늘리고 추가 어셈블리 인터페이스를 생성합니다.

LSR 오버몰딩 자동차 덕트는 유연한 밀봉 재료를 견고한 덕트 또는 커넥터에 직접 통합합니다.

기본 구조는 일반적으로 다음으로 구성됩니다.

● 단단한 기판:용도에 따라 PA, PP, PBT, PC/ABS 또는 기타 엔지니어링 플라스틱
● LSR 밀봉층:선택된 인터페이스를 중심으로 성형됨
● 기능성 씰링 구조:입술, 갈비뼈, 구슬, 슬리브 또는 맞춤형 접촉 표면
● 연결 기능:스냅핏 구조, 홈, 위치 지정 지점 또는 기계적 잠금 요소

이 설계를 통해 실리콘 섹션은 결합 부품에 대한 접촉 압력을 유지하면서 작은 치수 변화를 보상할 수 있습니다.

그 결과 기존의 별도 씰로 인해 조립이 복잡해질 수 있는 응용 분야를 위한 보다 통합된 솔루션이 탄생했습니다.

재료 성능 및 엔지니어링 가치

액체 실리콘 고무는 넓은 온도 범위에서 그 특성이 상대적으로 안정적으로 유지되기 때문에 자동차 응용 분야에 선택됩니다.

선택한 LSR 등급 및 구성에 따라 일반적인 특성은 다음과 같습니다.

실제 값은 선택한 실리콘 제제, 성형 조건, 형상 및 적용 요구 사항에 따라 달라집니다. 최종 사양은 제품 개발 중에 확정되어야 합니다.

온도 저항

자동차 HVAC 덕트는 반복적인 온도 변동을 경험할 수 있습니다. 후드 아래 및 열 관리 애플리케이션에서도 구성 요소가 높은 온도에 노출될 수 있습니다.

LSR은 넓은 온도 범위에서 유연성을 유지하므로 뜨거운 공기, 차가운 공기, 열 순환, 엔진 또는 배터리실 온도 변화에 노출되는 구성 요소에 적합합니다.

탄성 씰링

경질 플라스틱과 달리 실리콘은 압축 시 변형될 수 있으며 하중 해제 후 회복될 수 있습니다. 이러한 특성으로 인해 오버몰딩된 부분이 사소한 치수 변화에도 불구하고 결합 표면과 접촉을 유지할 수 있습니다.

공기 경로 구성 요소의 경우 이는 연결 지점의 누출을 줄이는 데 도움이 됩니다.

진동 차단

실리콘 층은 또한 견고한 구성 요소 사이의 호환 인터페이스 역할을 합니다.

HVAC 모듈, 송풍기, 덕트 또는 차량 구조가 진동할 때 유연한 실리콘 섹션은 모든 진동을 단단한 덕트를 통해 직접 전달하는 대신 기계적 움직임의 일부를 흡수할 수 있습니다.

이것은실리콘고무 오버몰딩 부품밀봉과 진동 차단이 동시에 필요한 경우에 유용합니다.

일반적인 자동차 애플리케이션

그만큼LSR 오버몰드 자동차 에어 벤트 덕트여러 유형의 차량 공기 및 열 관리 시스템에 맞게 설계할 수 있습니다.

1. HVAC 공기 분배

승용차의 경우 이 구성요소는 HVAC 공기 배출구, 분기 덕트, 공기 경로 인터페이스 및 유연한 연결 섹션 주위에 사용될 수 있습니다.

실리콘 밀봉 영역은 밀폐된 공기 흐름 경로를 유지하면서 조립 공차를 수용하는 데 도움이 됩니다.

2. 배터리 열 관리

전기 자동차는 열 관리에 더욱 중점을 두고 있습니다.

공기 덕트는 배터리 모듈이나 열 관리 어셈블리 주변으로 조절된 공기를 전달하는 데 사용될 수 있습니다. 이러한 환경에서는 치수 안정성, 밀봉 성능, 진동 저항 및 온도 순환이 특히 중요합니다.

3. E-액슬 및 전력 전자장치 냉각

특정 EV 열 관리 아키텍처는 전력 전자 장치 및 구동 시스템 구성 요소 주위에 전용 공기 또는 유체 채널을 사용합니다.

오버몰딩된 실리콘 인터페이스는 진동과 열팽창을 수용해야 하는 견고한 구성 요소 사이에 규정을 준수하는 연결을 제공할 수 있습니다.

4. 후드 아래 공기 라우팅

엔진실에 설치된 구성품은 더욱 까다로운 온도와 환경 조건에 직면해 있습니다.

별도의 엘라스토머 슬리브를 도입하지 않고도 유연한 밀봉 인터페이스가 필요한 경우 LSR을 선택할 수 있습니다.

주요 설계 고려 사항

성공적인 오버몰딩은 실리콘과 기판 사이의 인터페이스에 크게 좌우됩니다. 따라서 부품은 두 가지 모두에 맞게 설계되어야 합니다.실리콘 흐름 및 기계적 유지단순히 기존 플라스틱 덕트에 실리콘 층을 추가하는 것이 아닙니다.

기판 기하학

플라스틱 기판은 주입 및 서비스 중에 충분한 기계적 안정성을 제공해야 합니다.

잠재적인 디자인 요소는 다음과 같습니다.

● 기계적 언더컷
● 고정 리브
● 홈
● 관통 구멍
● 잠금 구조
● 포지셔닝 기능
● 제어된 접착 표면

LSR과 기판 사이의 화학적 접착이 필요한 경우 개발 중에 재료 호환성과 표면 처리를 평가해야 합니다.

실리콘 벽 두께

실리콘 두께는 필요한 밀봉력, 변형, 형상 및 주입 조건에 따라 결정되어야 합니다.

지나치게 얇은 단면은 채우기 어려움을 야기할 수 있으며, 불필요하게 두꺼운 단면은 재료 소비 및 경화 시간을 증가시킬 수 있습니다.

씰링 립과 유연한 인터페이스의 경우 공칭 두께에만 의존하기보다는 압축 및 변형 분석을 통해 형상을 검증해야 합니다.

공차 누적

자동차 덕트 연결에는 종종 여러 개의 성형 또는 스탬프 구성 요소가 포함됩니다.

실리콘 인터페이스는 부품 간 치수 변화를 보상할 수 있지만 적절한 공차 설계를 대체할 수는 없습니다.

DFM 평가 중에 엔지니어는 다음을 고려해야 합니다.

● 기판 치수 공차
● 실리콘 성형 내성
● 결합 부품 공차
● 압축 범위
● 조립력
● 씰 회수
● 열팽창

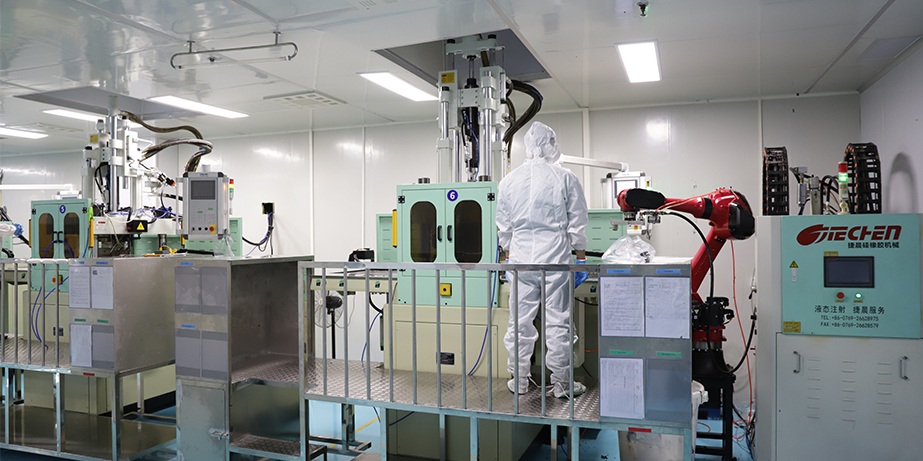

제조공정

전형적인LSR 오버몰딩 자동차 덕트생산 과정에는 여러 제어 단계가 포함됩니다.

1. 기판 준비:견고한 플라스틱 구성 요소는 별도로 성형되어 치수 일관성, 오염, 플래시 및 표면 결함이 있는지 검사됩니다.

2. 위치 지정 삽입:기판은 LSR 금형 내부에 정확하게 위치합니다. 다중 캐비티 생산의 경우 작은 편차라도 실리콘 두께와 씰링 형상에 영향을 미칠 수 있으므로 일관된 인서트 위치 지정이 특히 중요합니다.

3. LSR 주입:2액형 액체 실리콘을 계량하고 혼합한 후 금형에 주입합니다. LSR은 경화 전 점도가 낮기 때문에 금형 러너와 배기 시스템을 적절하게 설계하면 상대적으로 복잡한 밀봉 구조와 얇은 기능 영역을 채울 수 있습니다.

4. 가황:실리콘은 가열된 금형 내부에서 경화되어 최종 탄성 밀봉 구조를 형성합니다. 일관된 경도, 치수 안정성 및 표면 품질을 달성하려면 경화 매개변수를 제어해야 합니다.

5. 탈형 및 검사:성형 후 부품은 다음 사항을 검사합니다.

● 플래시
● 짧은 사진
● 에어트랩
● 표면 결함
● 실리콘 변위
● 접착 또는 유지 결함
● 치수 편차

중요한 씰링 치수는 전용 고정 장치나 자동 검사 장비를 사용하여 측정할 수 있습니다.

자동차 애플리케이션의 품질 관리

자동차 구매팀의 경우 재료 인증만으로는 충분하지 않습니다. 완성된 오버몰딩 어셈블리는 기능적 구성요소로 평가되어야 합니다.

적합한 검사 프로그램에는 다음이 포함될 수 있습니다.

자동차 프로젝트의 경우 일반적인 실험실 조건을 사용하기보다는 실제 차량 환경에 따라 테스트 조건을 정의해야 합니다.

내구성, 밀봉, NVH 및 온도 성능

씰링 성능

실리콘 섹션은 결합 표면에 대해 제어된 압축을 유지해야 합니다. 잘 설계된 밀봉 립 또는 비드는 과도한 삽입력을 요구하지 않고도 사소한 조립 변형을 수용할 수 있습니다.

HVAC 시스템의 경우 누출 테스트는 정의된 압력 및 온도 조건에서 수행되어야 합니다.

NVH 고려사항

견고한 구성 요소가 기계적 진동을 차량 구조에 직접 전달하는 경우 공기 덕트는 원치 않는 진동 및 공기 흐름 소음의 원인이 될 수 있습니다.

탄성 오버몰드는 덕트와 인접한 구성 요소 사이에 어느 정도 기계적 격리를 제공할 수 있습니다.

그러나 NVH 성능은 기류 속도, 덕트 형상, 장착 방법, 팬/송풍기 특성 및 차량 구조를 포함한 전체 시스템에 따라 달라집니다.

열 순환

저온과 고온 사이의 반복적인 전환으로 인해 실리콘과 플라스틱 기판 사이에 차별적인 팽창이 발생할 수 있습니다.

따라서 오버몰드 설계에서는 다음과 같은 차이점을 고려해야 합니다.

● 열팽창계수
● 탄성률
● 인터페이스 기하학
● 접착 또는 기계적 유지
● 벽 두께

노후화 저항

자동차 부품은 열, 습도, 오존, 세척제 및 기타 환경 요인에 노출될 수 있습니다.

따라서 선택한 LSR 등급은 차량 작동 중 예상되는 실제 화학물질 및 환경 노출과 비교하여 평가되어야 합니다.

OEM 및 계층 공급업체를 위한 맞춤화

그만큼LSR 오버몰드 자동차 에어 벤트 덕트차량 플랫폼 및 HVAC 아키텍처에 따라 맞춤 설정할 수 있습니다.

일반적인 사용자 정의 옵션은 다음과 같습니다.

● 기판재료
● 실리콘 경도
● 실리콘 컬러
● 덕트 직경
● 벽 두께
● 씰링 립 형상
● 커넥터 형상
● 오버몰딩 영역
● 기계적 유지 구조
● 표면 질감
● 표시 또는 식별
● 포장 구성

새 프로젝트의 경우 3D CAD 파일, 2D 도면, 재료 사양, 목표 생산량 및 환경 요구 사항을 사용하여 초기 DFM 검토를 설정할 수 있습니다.

그런 다음 대량 생산 툴링이 마무리되기 전에 프로토타입 툴링 또는 시험 금형을 사용하여 충진, 치수 정확도, 밀봉 동작 및 조립을 검증할 수 있습니다.

프로젝트 경험: HVAC 연결부 구성 요소 감소

일반적인 자동차 HVAC 개발 프로젝트는 별도로 조립된 고무 씰과 결합된 견고한 플라스틱 덕트로 시작할 수 있습니다.

엔지니어링 팀은 세 가지 반복되는 문제에 직면할 수 있습니다. 조립 중에 씰이 이동할 수 있고, 연결에 추가 조립 작업이 필요하며, 덕트와 결합 하우징 사이의 치수 변화가 씰링 일관성에 영향을 미칩니다.

액체 실리콘 오버몰딩 솔루션은 제어된 실리콘 밀봉 구조를 덕트 연결부에 직접 성형하여 별도의 밀봉을 대체할 수 있습니다.

개발 중 주요 최적화 지점에는 일반적으로 실리콘 경도, 밀봉 립 형상, 압축 비율, 기판 유지 기능 및 주입 게이트 위치가 포함됩니다.

목표는 단순히 부품을 더 부드럽게 만드는 것이 아닙니다. 엔지니어링 목표는 다음을 제공하는 제어된 인터페이스를 구축하는 것입니다.반복 가능한 밀봉력, 안정적인 조립 동작, 진동 차단 및 장기적인 환경 저항.

이러한 유형의 설계는 특히 HVAC 및 배터리 열 관리 시스템에 점점 더 작고 가벼우며 고도로 통합된 구성 요소가 요구되는 EV 플랫폼과 관련이 있습니다.

별도의 고무 씰 대신 LSR 오버몰딩 덕트를 선택하는 이유는 무엇입니까?

최선의 선택은 생산량, 툴링 투자, 필요한 밀봉 성능, 조립 방법 및 차량 플랫폼 아키텍처에 따라 달라집니다.

FAQ

LSR 오버몰드 자동차 통풍관이란 무엇입니까?
이는 선택된 영역에 직접 성형된 액상 실리콘 고무와 견고한 기판을 결합한 자동차 공기 경로 부품입니다. 실리콘 섹션은 밀봉, 완충, 진동 차단 및 공차 보상 기능을 제공할 수 있습니다.

기판으로 어떤 재료를 사용할 수 있습니까?
일반적인 옵션에는 PA, PP, PBT 및 PC/ABS와 같은 엔지니어링 플라스틱이 포함됩니다. 최종 선택은 온도, 화학적 노출, 기계적 요구 사항 및 LSR과의 호환성에 따라 달라집니다.

실리콘이 플라스틱에 접착될 수 있나요?
예. 재료 조합과 디자인에 따라 실리콘은 기판에 화학적으로 결합되거나 홈, 리브, 언더컷 및 기타 구조적 특징을 통해 기계적으로 유지될 수 있습니다. 접착력 테스트는 제품 검증 중에 수행되어야 합니다.

실리콘은 어떤 온도 범위를 견딜 수 있나요?
일반적인 자동차 등급 실리콘 제제는 대략적인 지지력을 가질 수 있습니다.-50°C ~ +200°C, 그러나 실제 작동 범위는 선택한 LSR 등급 및 적용 조건에 따라 다릅니다. 지속적인 노출, 열 순환 및 환경 노화는 별도로 평가해야 합니다.

전기차에 적합한 제품인가요?
예. 내열성, 탄성 밀봉, 진동 차단 및 통합 몰딩이 결합되어 일부 EV HVAC 및 배터리 열 관리 애플리케이션에 적합합니다.

덕트 형상을 맞춤 설정할 수 있나요?
예. 직경, 연결 구조, 밀봉 립, 실리콘 경도, 오버몰딩 영역, 기판 재료, 색상 및 기타 치수 특성은 고객 도면 및 응용 요구 사항에 따라 개발될 수 있습니다.

자동차 LSR 오버몰딩을 위한 엔지니어링 중심 공급

자동차 프로그램의 경우 중요한 요소는 단순히 실리콘 부품을 생산하는 것이 아닙니다. 그만큼LSR 오버몰드 자동차 에어 벤트 덕트완전한 밀봉 인터페이스, 기판 허용 오차, 열 환경, 진동 조건 및 조립 공정을 중심으로 개발되어야 합니다.

Aobo Silicon은 맞춤형 실리콘 오버몰딩 개발을 지원합니다.LSR 사출 성형, 검사, 샘플링 및 대량 생산에 대한 DFM 검토 및 툴링. 정밀 실리콘 성형 및 자동차 중심 맞춤형 구성 요소에 대한 경험을 바탕으로 생산 공정을 프로젝트별 재료, 형상, 공차 및 테스트 요구 사항에 맞게 조정할 수 있습니다.

OEM, Tier 1 및 Tier 2 프로젝트의 경우 엔지니어링 검토 및 견적을 시작하려면 2D/3D 도면, 기판 재료, 목표 온도 범위, 연간 볼륨 및 밀봉 요구 사항을 제공하십시오.
